Na czym polega zakuwanie węży hydraulicznych?

Zakuwanie węży hydraulicznych – kompletny przewodnik

Zakuwanie węży hydraulicznych to jeden z najważniejszych procesów w hydraulice siłowej. Polega na trwałym i szczelnym połączeniu węża z końcówką za pomocą tulei zaciskowej. Od jakości tego połączenia zależy bezpieczeństwo, szczelność i żywotność całego układu.

Dlaczego prawidłowe zakuwanie jest tak ważne?

W układach hydrauliki siłowej ciśnienie robocze często przekracza 200–400 bar. Niewłaściwe zakucie może prowadzić do wycieków oleju, rozerwania przewodu, kosztownych awarii maszyn oraz zagrożenia dla zdrowia operatora. Dlatego tak istotne jest stosowanie sprawdzonych komponentów i przestrzeganie sprawdzonych procedur.

Dwie metody zakuwania – porównanie

W praktyce stosuje się dwie główne metody: No-Skive (bez skórowania) oraz klasyczną (ze skórowaniem). Oto kluczowe różnice:

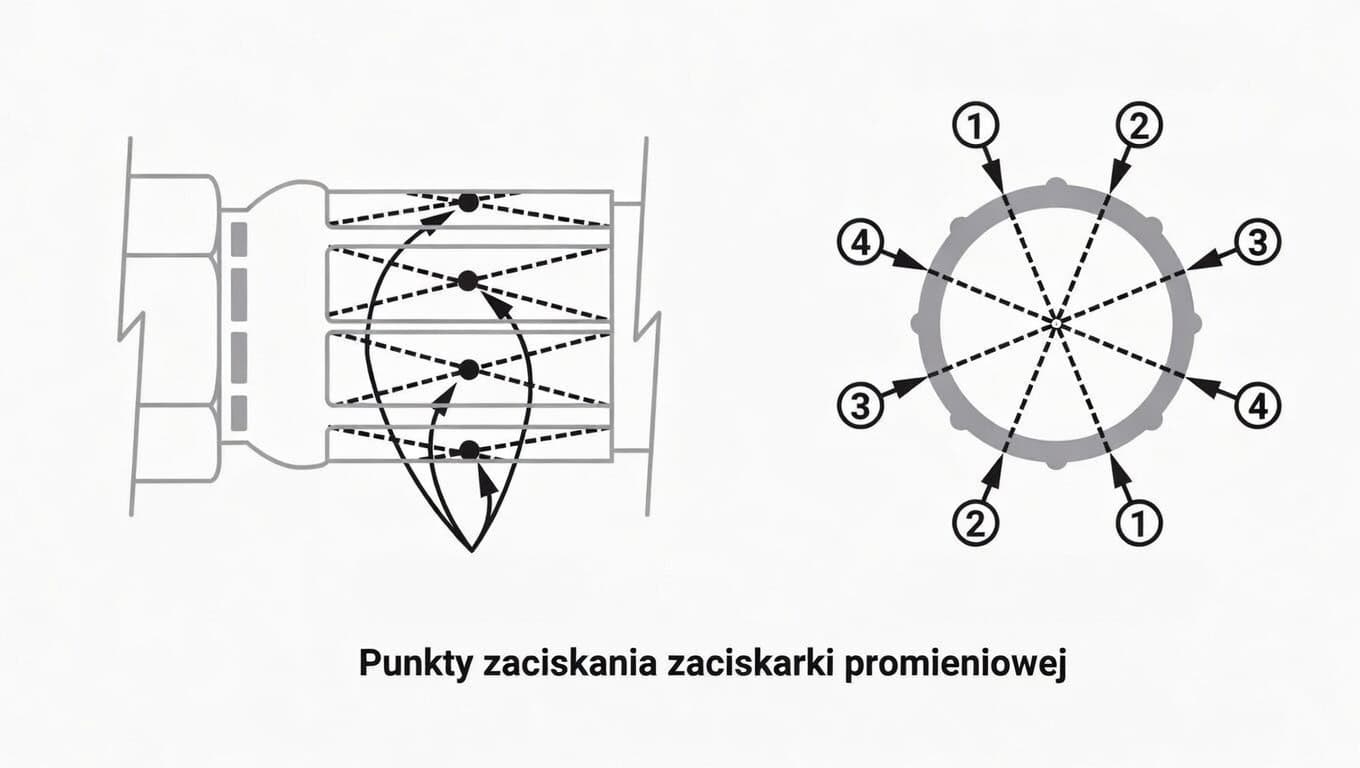

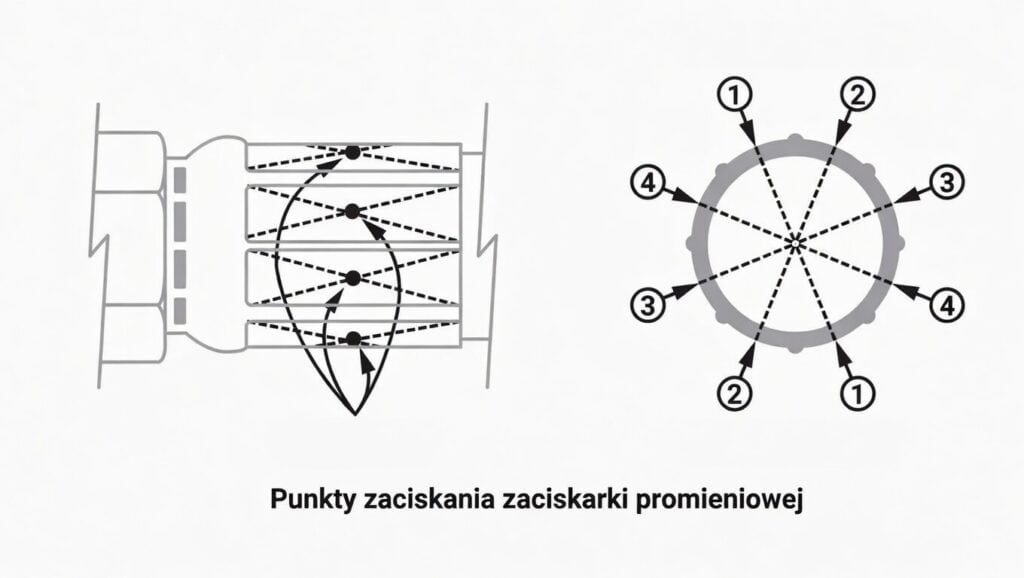

Punkty zaciskania węża hydraulicznego – w zaciskarce promieniowej

Proces zakuwania węży hydraulicznych – krok po kroku (No-Skive)

1. Dobór komponentów – Wąż, końcówka i tuleja muszą być idealnie dopasowane według tabeli producenta.
2. Precyzyjne cięcie węża – Używamy dedykowanej przecinarki, aby cięcie było równe i czyste.
3. Czyszczenie wnętrza węża – Przestrzeliwanie korkami czyszczącymi (Ultra Clean) – obowiązkowe!
4. Markowanie i wsunięcie węża – Przyłóż wąż do skorupy złączki i zaznacz głębokość wsunięcia (insertion depth). Wsuń wąż całkowicie aż do zaznaczonego punktu.
5. Zakuwanie na zaciskarce – Umieść zespół w matrycach i wykonaj zakucie do zalecanej średnicy. Nigdy nie przekraczaj wartości z tabeli!
6. Kontrola jakości – Zmierz średnicę tulei suwmiarką, sprawdź równomierność zaciśnięcia i brak uszkodzeń.

Kontrola jakości po zakuciu – co sprawdzić?

Po każdym zakuciu wykonaj poniższą kontrolę:

• Pomiar średnicy tulei – Użyj suwmiarki. Porównaj z tabelą producenta (tolerancja zwykle ±0,1–0,2 mm).
• Równomierność zaciśnięcia – Sprawdź, czy crimp pattern jest równy i wycentrowany na całej długości tulei.
• Brak uszkodzeń – Tuleja nie może mieć pęknięć, rys ani deformacji.
• Sprawdzenie otworu końcówki – Zwężenie otworu nie powinno przekraczać 0,1 mm średnicy nominalnej.
• Test ciśnieniowy – Zalecany przy odpowiedzialnych aplikacjach (200–300 bar powyżej ciśnienia roboczego).

Najczęstsze błędy przy zakuwaniu węży hydraulicznych

• Zły dobór tulei lub matryc
• Niewystarczająca głębokość wsunięcia węża
• Over-crimping – zbyt mocne zakucie (uszkadza rdzeń i oplot)
• Brud wewnątrz węża lub na matrycach
• Pomiar „na oko” zamiast tabeli i suwmiarki
• Brak finalnej inspekcji

Kiedy wybrać No-Skive, a kiedy klasyczne skórowane?

Wybierz No-Skive, gdy:

• Pracujesz z węzami 1SN, 2SN, 2SC
• Zależy Ci na szybkości i prostocie
• Nie masz skórowarki
• Montujesz węże w terenie lub serwisie mobilnym

Wybierz klasyczne skórowane, gdy:

• Pracujesz z bardzo wysokimi ciśnieniami i impulsami (4SH, R13, R15)
• Potrzebujesz maksymalnej wytrzymałości połączenia
• Masz dostęp do skórowarki i doświadczenia

Narzędzia i sprzęt niezbędny do zakuwania

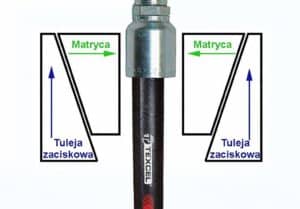

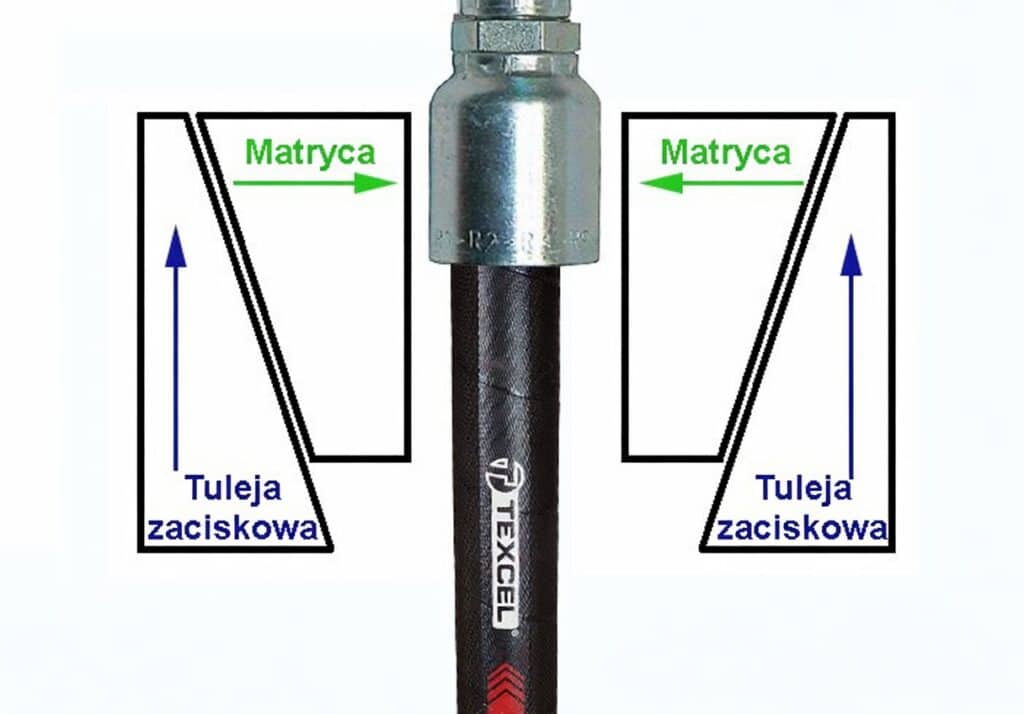

Przekrój zaciskania węża hydraulicznego

Podsumowanie

Zakuwanie węży hydraulicznych to precyzyjny proces, w którym liczy się każdy milimetr, czystość i dokładność. Prawidłowo wykonane zakucie to gwarancja bezpieczeństwa, szczelności i długiej żywotności całego układu hydraulicznego.

Zawsze stosuj tabelę producenta, sprawdzaj głębokość wsunięcia, mierz średnicę po zakuciu suwmiarką i nigdy nie ignoruj inspekcji końcowej.
