Zawory hydrauliczne — zwrotne, dławiące, bezpieczeństwa, kulowe
W kategorii zawory hydrauliczne znajdziesz cztery podstawowe grupy zaworów do układów hydrauliki siłowej: zwrotne (zabezpieczenie kierunku przepływu), dławiące i regulacji przepływu (kontrola prędkości siłownika), bezpieczeństwa / maksymalne (ochrona pompy przed nadciśnieniem) i kulowe odcinające (serwisowe odcięcie linii). Standardy: BSP G1/4" – G1 1/2" oraz metryczne M14×1,5 – M42×2. Ciśnienia robocze do 350 bar (stal cynkowana) lub 420 bar (stal hartowana).
Awaria zaworu kosztuje — albo niesprawnością układu (brak ruchu, uderzenia), albo zatartą pompą (zawór maksymalny ustawiony za nisko lub zatarty). 90% awarii zaworów wynika z zanieczyszczenia oleju — wymień filtr ssawny i powrotny przed wymianą zaworu. Sprawdź też klasę czystości NAS 1638 dla swojego układu (typowo 8–10 dla hydrauliki mobilnej, 6–7 dla maszyn precyzyjnych).
Komplet diagnostyczny do testu zaworów: manometr glicerynowy 0–400 bar, iglica testowa Minimess, przewód testowy z szybkozłączem M16×2 — w jednej przesyłce. Najczęstsze typy z magazynu, wysyłka 24h.
Wybór zaworu — typ vs zastosowanie
| Typ zaworu | Funkcja | Typowy zakres | Montaż |
|---|---|---|---|
| Zwrotny | Przepływ tylko w jednym kierunku | 0,3 / 0,5 / 1 bar otwarcia | Linia tłoczna, opuszczanie |
| Dławiący jednostronny | Regulacja prędkości + obejście | DN 1/4" – 1" | Powrót siłownika |
| Maksymalny (przelewowy) | Ochrona pompy przed nadciśnieniem | 50–400 bar regulowany | Bezpośrednio za pompą |

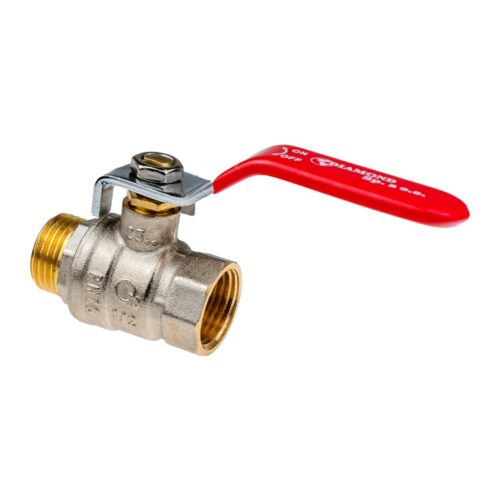

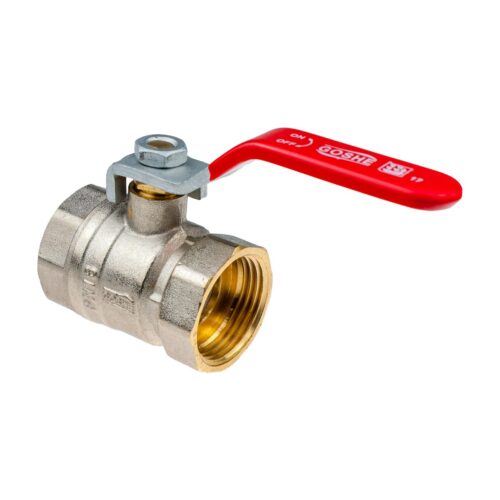

| Kulowy odcinający | Pełne otwarcie / pełne zamknięcie | BSP G1/4" – G1 1/2" | Linie serwisowe, akumulator |
| Iglica testowa Minimess | Pomiar ciśnienia w punkcie pracy | M16×2, 630 bar | Każda linia pomiarowa |
Pełne dane techniczne (przepływ, charakterystyka ΔP, materiały o-ringów) w opisie każdego produktu.
Najczęstsze pytania o zawory hydrauliczne
Jakie typy zaworów hydraulicznych są stosowane najczęściej?
Cztery główne grupy: 1) Zwrotne — przepływ tylko w jednym kierunku (zabezpieczenie pompy, układu opuszczania). 2) Dławiące i regulacji przepływu — kontrola prędkości siłownika lub silnika. 3) Bezpieczeństwa (maksymalne) — ograniczają ciśnienie w układzie, chronią pompę przed zatarciem. 4) Rozdzielające (kierunkowe) — sterowanie kierunkiem ruchu (typowo 4/3, 4/2). Do tego specjalizowane: zawory przelewowe, redukcyjne, sekwencyjne, hamulcowe (overcenter), pilotowe (BVE).
Zawór zwrotny BSP — jak dobrać do układu?
Trzy parametry: średnica nominalna (DN) dobrana do przepływu (typowo 25–250 l/min dla DN 1/4" – 1"), ciśnienie otwarcia (standard 0,3 / 0,5 / 1,0 bar — wybierz najniższe akceptowalne dla danej aplikacji) oraz maksymalne ciśnienie robocze (najczęściej 350 bar dla zaworów stalowych). Standardowy zawór zwrotny ze sprężyną 0,5 bar nadaje się do 95% zastosowań w hydraulice mobilnej.
Co to jest zawór dławiący i kiedy go potrzebuję?
Zawór dławiący (throttling valve) wprowadza regulowany opór przepływu — używasz go, kiedy chcesz spowolnić siłownik lub silnik hydrauliczny bez wymiany pompy. Warianty: jednostronny (dławienie tylko w jednym kierunku + obejście zwrotne) i dwustronny. Dławik jednostronny w linii powrotnej daje płynne opuszczanie ciężaru bez utraty kontroli. Pamiętaj: dławienie generuje ciepło — sprawdź wielkość chłodnicy oleju.
Zawór bezpieczeństwa (maksymalny) — gdzie montować i jak ustawić?
Montaż: bezpośrednio za pompą przed pierwszym rozdzielaczem — chroni pompę przy zablokowanym odbiorniku. Ustawienie: 10–20% powyżej maksymalnego ciśnienia roboczego układu (jeśli układ pracuje 250 bar, zawór ustaw na 280–300 bar). Zbyt nisko — zawór otwiera się przy każdym uderzeniu (grzanie, hałas). Zbyt wysoko — nie chroni pompy. Po ustawieniu zaplombuj śrubę regulacyjną. Manometr 0–400 bar konieczny do ustawiania.
Czy zawór z mosiądzu wytrzyma 350 bar?
Zawory mosiężne (CW617N) projektowane są na ciśnienia do 16 bar (woda) / 40 bar (powietrze) — NIE do hydrauliki siłowej. W hydraulice 210–420 bar używamy stali węglowej (galwanicznie cynkowanej Cr3+ lub fosfatowanej) lub stali nierdzewnej AISI 316L (do mediów agresywnych: HFC, HFD, woda morska, instalacje spożywcze). Mosiądz w hydraulice wystąpi tylko w niskociśnieniowych zaworach pneumatycznych i wodnych.
Jak zdiagnozować awarię zaworu hydraulicznego?
Najczęstsze objawy: 1) Spadek ciśnienia — zawór maksymalny otwiera się za nisko (zatarte gniazdo, wytarta sprężyna). 2) Skoki ciśnienia / hałas — zanieczyszczenie w gnieździe (filtr ssawny!), pęknięta sprężyna. 3) Brak ruchu siłownika — zatarte gniazdo zaworu zwrotnego lub elektromagnesu rozdzielacza. Diagnoza: manometr na linii P i T + flowmeter. 90% awarii to zanieczyszczenie oleju — sprawdź uszczelnienia i filtr.
Co znajdę w kategorii Zawory hydrauliczne?
Zawory zwrotne (BSP G1/4" – G1", 0,3/0,5/1 bar otwarcia, max 350 bar), dławiące jedno- i dwustronne, zawory bezpieczeństwa (maksymalne) regulowane 50–400 bar, kulowe odcinające, kulowe trójdrogowe, iglice testowe Minimess. Standardy: stal galwanicznie cynkowana (standard), stal nierdzewna 316L (na zamówienie). Gwinty: BSP G1/8" – G1 1/2", metryczne M14×1,5 – M42×2.
